产品介绍
SH系列减震吊架是特别针对机电设备（风机、风管等）和隔声天花系统自行研发的一种阻尼隔振悬挂装置。SH系列减震吊架有多种型号供客户选择，荷载范围20-450KG。
SH系列减震吊架的弹簧是严格按照国标GB/T 1239.6-92的要求生产，具有耐久性好、性能稳定、承载能力强、使用寿命长、抗环境污染能力强、固有频率低、高阻尼等特性。
使用SH系列减震吊架是解决天花振动与噪声传递问题的最佳方法。

产品特性
外壳做电镀锌处理、弹簧表层做烤漆处理能加强天减震吊架的抗酸、碱、油的侵蚀能力，提高耐用性。
外壳吊杆孔采用大孔设计，提供吊杆在额定荷载下允许任何方向至少15度偏转的空隙，总偏差为30度。
弹簧额定荷载下静态挠曲的高径比在1.2 -1.4之间，大大提高系统的稳定性。
弹簧在额定荷载下预留50%以上过载负荷，使弹簧性能更稳定寿命更长。
在减震吊架中下加装10mm厚的阻尼隔振垫，可以大大减少高频短路和固体传声传递。
天花弹簧隔振器能承受至少200%过载保护能力。

　　　

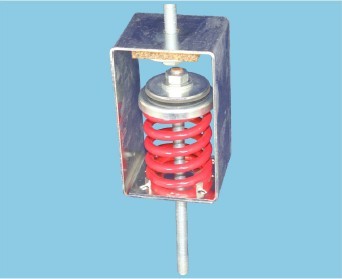

　　SH 减震吊架

ＳＨ减震吊架

产品参数
25mm额定变形减震吊架
1）ＳＨ减震吊架（不含高阻尼隔振胶）

弹簧型号	额定		静态刚度	颜色		旋向	F.H	O.D
弹簧型号	负载 (kg)	变形 (mm)	(kg/mm)	外	内	旋向	(mm)	(mm)
SH 1-20	20	40	0.5	—	色号1	—/左	95	56.4
SH 1-40	40	35	1.1	—	色号2	—/左	95	56.4
SH 1-60	60	30	2.0	—	色号3	—/左	95	56.4
SH 1-100	100	30	3.3	—	色号4	—/左	95	56.4
SH 1-150	150	30	5.0	—	色号5	—/左	95	56.4
SH 1-200	200	30	6.7	—	色号6	—/左	95	56.4
SH 1-300	300	25	12.0	—	色号7	—/左	95	56.4
SH 1-450	450	25	18.0	—	色号8	—/左	95	56.4

2）ＳＨ减震吊架（含高阻尼隔振胶）

弹簧型号	额定		静态刚度	颜色		旋向	F.H	O.D
弹簧型号	负载 (kg)	变形 (mm)	(kg/mm)	外	内	旋向	(mm)	(mm)
SHP 2-20	20	40	0.5	—	色号1	—/左	95	56.4
SHP 2-40	40	35	1.1	—	色号2	—/左	95	56.4
SHP 2-60	60	30	2.0	—	色号3	—/左	95	56.4
SHP 2-100	100	30	3.3	—	色号4	—/左	95	56.4
SHP 2-150	150	30	5.0	—	色号5	—/左	95	56.4
SHP 2-200	200	30	6.7	—	色号6	—/左	95	56.4
SHP 2-300	300	25	12.0	—	色号7	—/左	95	56.4
SHP 2-450	450	25	18.0	—	色号8	—/左	95	56.4

50mm额定变形减震吊架
1）ＳＨ减震吊架（不含高阻尼隔振胶）

弹簧型号	额定		静态刚度	颜色		旋向	F.H	O.D
弹簧型号	负载 (kg)	变形 (mm)	(kg/mm)	外	内	旋向	(mm)	(mm)
SH 2-50	50	55	0.9	—	色号1	—/左	140	86
SH 2-100	100	55	1.8	—	色号2	—/左	140	86
SH 2-150	150	51	2.9	—	色号3	—/左	140	86
SH 2-250	250	51	4.9	—	色号4	—/左	140	86
SH 2-350	350	51	6.9	—	色号5	—/左	140	86
SH 2-450	450	51	8.8	—	色号6	—/左	140	86

2）ＳＨ减震吊架（含高阻尼隔振胶）

弹簧型号	额定		静态刚度	颜色		旋向	F.H	O.D
弹簧型号	负载 (kg)	变形 (mm)	(kg/mm)	外	内	旋向	(mm)	(mm)
SHP 2-50	50	55	0.9	—	色号1	—/左	140	86
SHP 2-100	100	55	1.8	—	色号2	—/左	140	86
SHP 2-150	150	51	2.9	—	色号3	—/左	140	86
SHP 2-250	250	51	4.9	—	色号4	—/左	140	86
SHP 2-350	350	51	6.9	—	色号5	—/左	140	86
SHP 2-450	450	51	8.8	—	色号6	—/左	140	86

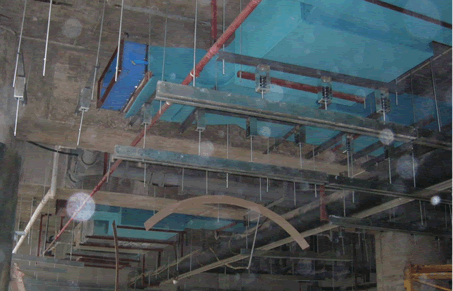

安装
利用膨胀螺丝或螺栓把隔振器紧固在原结构天花上，隔振器下方可悬挂轻质龙骨系统和石膏板组成的传统隔声天花，也可以悬挂新型的隔声板（如我司PAC40&PAC30隔声板），还可以直接悬挂风管或风机等设备。

安装示意图
